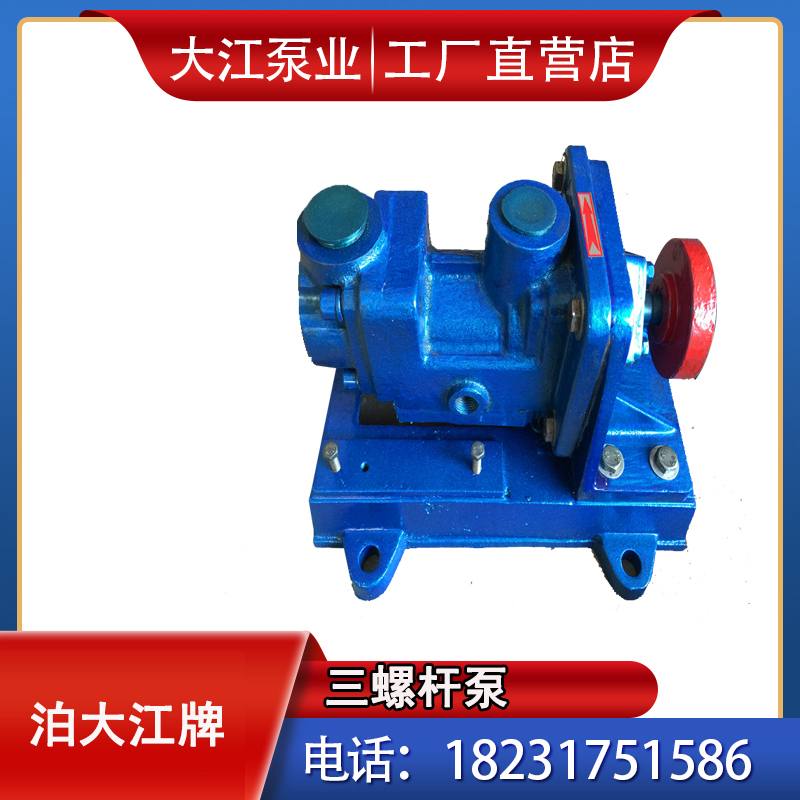

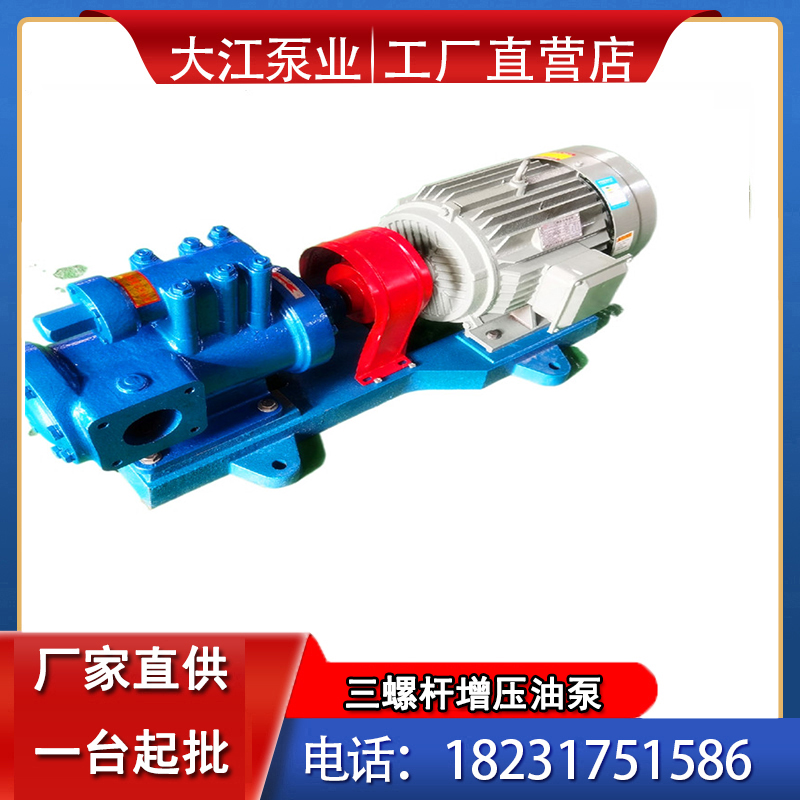

3G系列三螺杆泵
3G系列三螺杆泵简介：
三螺杆泵主要是利用螺杆啮合的原理，依靠旋转的螺杆在泵套内相互啮合，把被输送的介质封闭在啮合腔内，沿螺杆轴向连续匀速地推至排出口，为系统提供稳定的压力。三螺杆泵适用于输送无腐蚀性油类及类似油和润滑性液体。输送液体的粘度范围一般为3.0～760mm2/S(1.2～100°E)，高粘度介质可通过加温降粘后输送。其温度一般不过350℃。
3G系列三螺杆泵包括3G通用型，3GC船用型。三螺杆泵是转子式窖泵，由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在三螺杆泵的进出口之间形成数级动密封腔室，这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输送液体逐渐升压，从而形成一个连续，平稳，轴向移动的压力液体。3G系列三螺杆泵所输液体为不含固体颗粒。
3G系列三螺杆泵优点：
1、三螺杆泵输送介质为直线连续输送、无搅拌、无脉动。
2、三螺杆泵振动小，噪音低。
3、三螺杆泵压力高、效率高。
4、三螺杆泵结构简单、拆装方便。
5、三螺杆泵体积小，重量轻。
6、三螺杆泵磨损轻微。
7、三螺杆泵应用于石油、化纤、冶金、机械、电力、机床、船舶、玻璃、公路等各行各业。
8、三螺杆泵适用于输送燃料油、润滑油、液压油、沥青及其他类似油的润滑性液体。
9、三螺杆泵在工业领域作润滑泵，在液压系统中作液压泵，在燃油系统中作输送及增压泵;在输油系统中作输送及加油泵。
10.流量范围0.2~600m3/n高工作压力可达6.3MPa。三螺杆泵是一种转子式容积泵，主要是利用螺杆啮合的原理，依靠旋转的螺杆在泵套内相互啮合，把被输送的介质封闭在啮合腔内。
一般采用机械密封。三螺杆泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵年，为顺时针旋转。
三螺杆泵主、从螺杆16MnCrS5,40Cr,45,38CrMoALA
三螺杆泵泵体：HT200,QT450-10,ZCuSn10Pl,ZG270-500
3G系列三螺杆泵包括3G、3GR、3Gr、3GN、3GW。
3G系列三螺杆泵_参数：
| 型号 | 排出压力 P MPa |
流量 Q | 转速n r/min |
必需汽蚀余量 rm | 效率η % | 电动机 | ||
| m3/h | L/min | 功率kw | 型号 | |||||
| 25×4-46 | 1.0 | 0.8 | 13 | 1450 | 4 | 62 | 0.75 | Y802-4 |
| 2.5 | 0.6 | 10 | 60.6 | 1.5 | Y90L-4 | |||
| 1.0 | 2.0 | 33 | 2900 | 4.5 | 59.4 | 1.5 | Y90S-2 | |
| 2.5 | 1.6 | 26 | 69 | 3 | Y100L-2 | |||
| 30×4-46 | 1.0 | 1.6 | 26 | 1450 | 4.5 | 63.5 | 1.1 | Y90S-4 |
| 2.5 | 1.2 | 20 | 61 | 2.2 | Y100L1-4 | |||
| 1.0 | 3.6 | 60 | 2900 | 5 | 60 | 2.2 | Y90L-2 | |
| 2.5 | 3.2 | 53 | 69 | 4 | Y112M-2 | |||
| 36×4-46 | 1.0 | 2.8 | 46 | 1450 | 4.5 | 66 | 2.2 | Y100L1-4 |
| 2.5 | 2.4 | 40 | 66.5 | 4 | Y112M-4 | |||
| 1.0 | 6.5 | 108 | 2900 | 5 | 60.5 | 4 | Y112M-2 | |
| 2.5 | 6 | 100 | 72 | 7.5 | Y132S2-2 | |||
| 42×4-46 | 1.0 | 4.8 | 80 | 1450 | 5 | 62 | 4 | Y112M-4 |
| 2.5 | 4.2 | 70 | 73 | 5.5 | Y132S1-4 | |||
| 1.0 | 10.5 | 175 | 2900 | 5.5 | 61 | 5.5 | Y132S1-2 | |
| 2.5 | 10 | 166 | 72 | 15 | Y160M2-2 | |||
| 45×4-46 | 1.0 | 6.3 | 106 | 1450 | 5 | 70 | 3 | Y100L2-4 |
| 2.5 | 5.9 | 99 | 74 | 7.5 | Y132M-4 | |||
| 1.0 | 13.5 | 225 | 2900 | 5.5 | 60 | 7.5 | Y132S2-2 | |
| 2.5 | 13 | 217 | 75 | 15 | Y160M2-2 | |||
| 60×4-46 | 1.0 | 15.5 | 255 | 1450 | 5 | 71.3 | 11 | Y160M-4 |
| 2.5 | 14.5 | 245 | 74 | 15 | Y160L-4 | |||
| 1.0 | 32 | 533 | 2900 | 5.5 | 63 | 18.5 | Y160L-2 | |
| 2.5 | 31.5 | 525 | 77 | 37 | Y200L2-2 | |||
| 70×2-46 | 0.6 | 24 | 400 | 1450 | 5 | 71 | 7.5 | Y132M-4 |
| 1.0 | 23.5 | 390 | 75 | 11 | Y160M-4 | |||
| 1.6 | 22.5 | 370 | 76 | 15 | Y160L-4 | |||
| 70×4-46 | 1.0 | 24.5 | 408 | 1450 | 5 | 72.5 | 18.5 | Y180M-4 |
| 2.5 | 23.5 | 392 | 79 | 30 | Y200L-4 | |||
| 80×2-46 | 0.6 | 36.5 | 608 | 1450 | 5 | 72 | 11 | Y160M-4 |
| 1.0 | 35 | 594 | 75.5 | 18.5 | Y180M-4 | |||
| 1.6 | 34.5 | 575 | 76.5 | 22 | Y180L-4 | |||
| 80×4-46 | 1.0 | 37 | 617 | 1450 | 5.5 | 72 | 30 | Y200L-4 |
| 2.5 | 35 | 590 | 78.1 | 45 | Y225M-4 | |||
| 100×2-46 | 0.6 | 72.5 | 1208 | 1450 | 5 | 73 | 22 | Y180L-4 |
| 1.0 | 71 | 1183 | 77 | 37 | Y225S-4 | |||
| 1.6 | 60.5 | 1158 | 79 | 45 | Y225M-4 | |||
| 100×4-46 | 1.0 | 72.5 | 1208 | 1450 | 5.5 | 73 | 55 | Y250M-4 |
| 2.5 | 70 | 1165 | 78.5 | 75 | Y280S-4 | |||
| S100×3-27 | 0.6 | 72 | 1196 | 1450 | 6 | 62 | 22 | Y180L-4 |
| 1.6 | 70 | 1160 | 72 | 55 | Y250M-4 | |||
| 2.5 | 69 | 1145 | 74 | 75 | Y280S-4 | |||
| S120×3-27 | 0.8 | 123 | 2055 | 1450 | 6 | 74.5 | 55 | Y250M-4 |
| 1.5 | 120 | 2010 | 76 | 90 | Y280M-4 | |||
| 2.5 | 115 | 1920 | 78.5 | 132 | Y315M-4 | |||
